2、絲桿直徑大小和電機扭矩確認的選型視頻請聯(lián)系客戶索?。ňW(wǎng)站無法上傳視頻）！

剝蝕：屬于材料接觸疲勞破壞的形式。鋼珠滾動時，軌道次表面之最大剪應力區(qū)產(chǎn)生初始裂紋，經(jīng)由反復應力作用后裂紋成長至材料表面，材料剝落后呈現(xiàn)坑洞的形貌。

發(fā)生主因：達使用理論壽命、該接觸位置負荷過高。

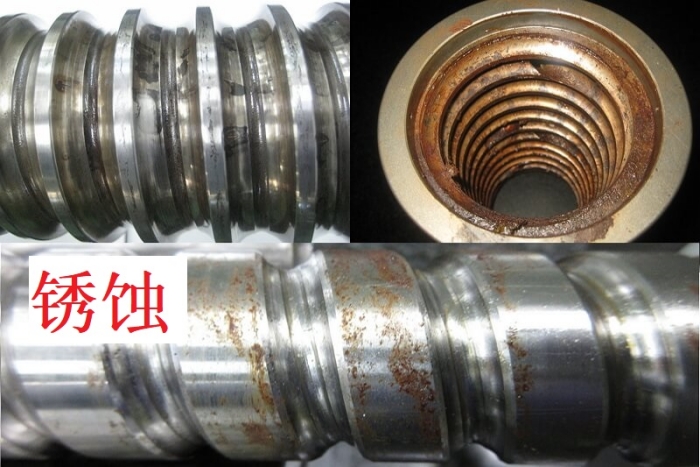

銹蝕：含水性的液體或處于高溫差、高濕度之環(huán)境，水氣導致螺桿產(chǎn)生銹斑，甚至長時間運轉(zhuǎn)后甚至導致大面積的銹蝕。

發(fā)生主因：高濕度環(huán)境、水溶液入侵、潤滑油脂防護失效。

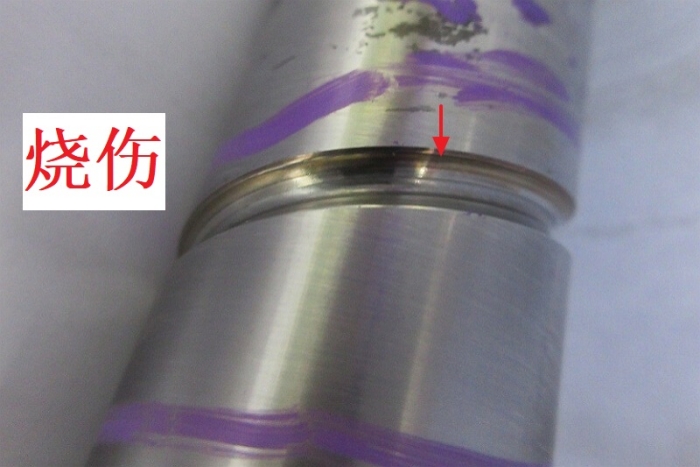

燒傷：當螺桿受到負荷時，不免產(chǎn)生磨擦力。在潤滑不足的狀況下，摩擦熱無法有效地排除，潤滑劑無法發(fā)揮正常功能，導致軌道面過熱呈現(xiàn)黃褐色。

發(fā)生主因：潤滑不良、負荷過重。

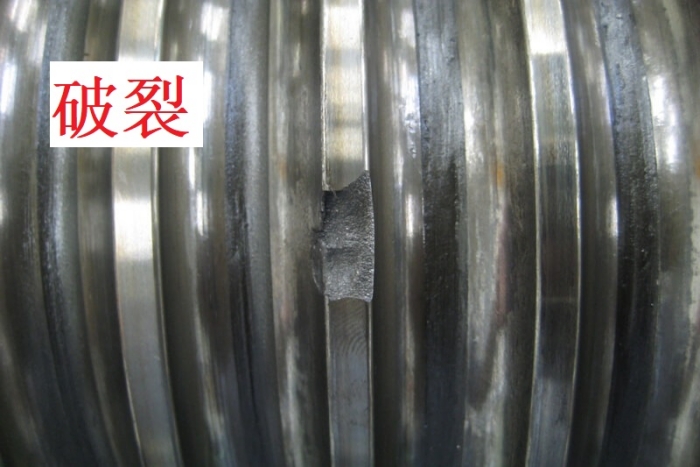

破裂：承受過大的負荷導致鋼珠回流不順，使得軌道面應力集中與異常磨損，超出材料可承受范圍后，最終導致表面崩裂。

發(fā)生主因：外部沖擊力過大、循環(huán)異常。

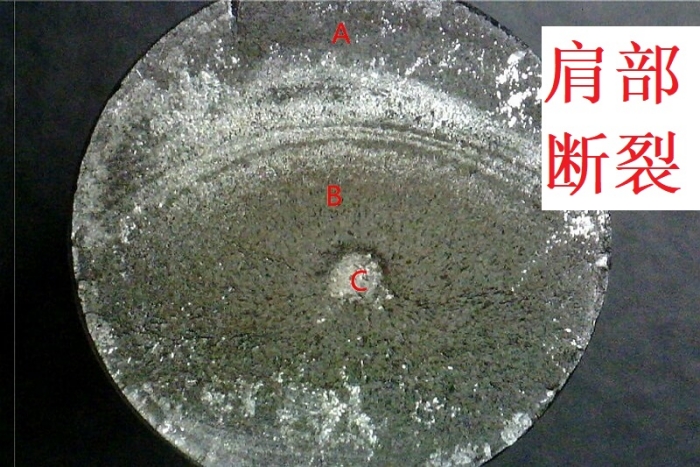

肩部斷裂：運轉(zhuǎn)時螺桿肩部反復受到彎曲的力量，使得初始裂紋自A→B→C最終斷裂。

發(fā)生主因：組裝偏擺過大、肩部幾何偏擺過大、肩部強度不足。

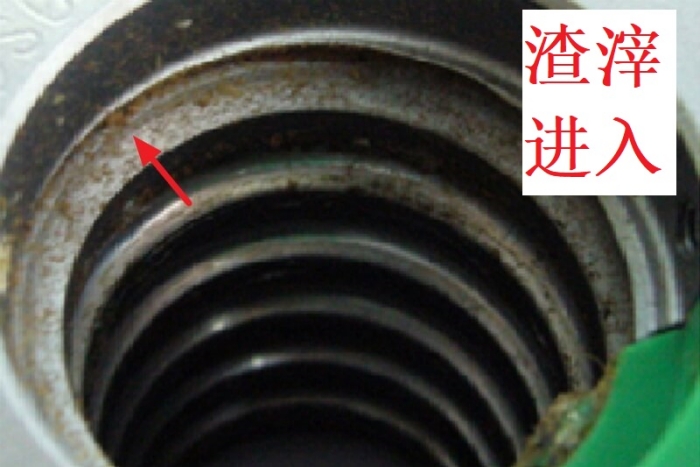

渣滓進入：屬于高粉塵環(huán)境中，外在的粉屑無法被有效的隔絕入侵螺帽內(nèi)部，長時間使用將導致運轉(zhuǎn)不順，甚至回流系統(tǒng)阻塞。

發(fā)生主因：粉屑粒徑小于防塵配件之防護能力。

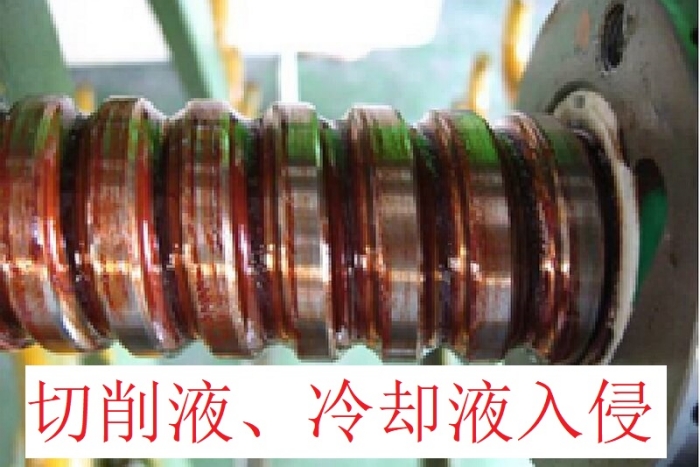

切削液、冷卻液入侵：切削液、冷卻液與潤滑油脂相沖突，導致油脂異常失效與變色。

發(fā)生主因：管路泄漏、防護失效、潤滑油脂變質(zhì)。
